AD的一些使用技巧

重新生成(Updata PCB Document xxx.PcbDoc)PCB图时出现莫名其妙的错误的解决办法

例如全图变绿等
可能原因：未删除 网络表 和 类

解决办法

第一步：

在XXX.pcbdoc文件里点击清除全部网络，如下图所示

---

第二步：

删除对应的对象类，找到与自己的原理图相同名字的选项（如我的是sheet1），删掉它

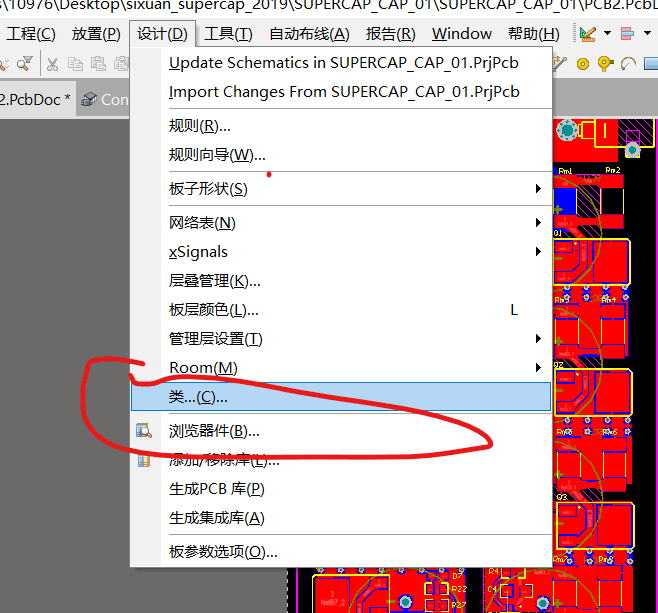

图1

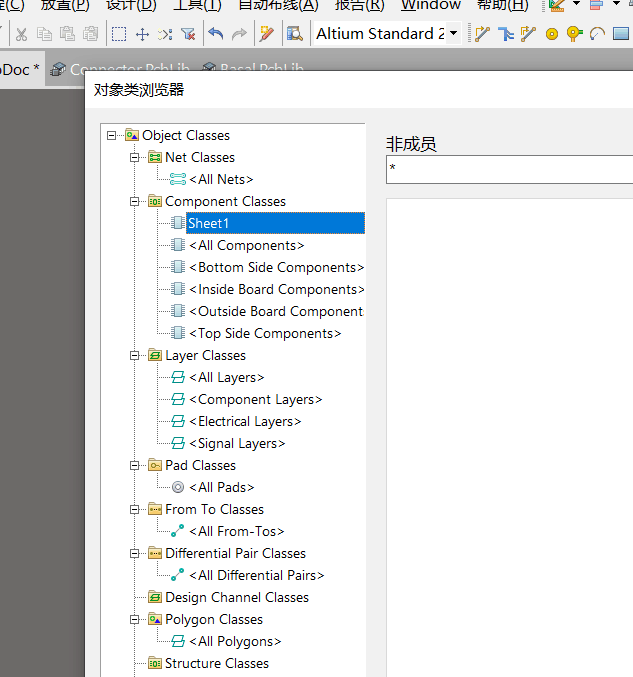

图2

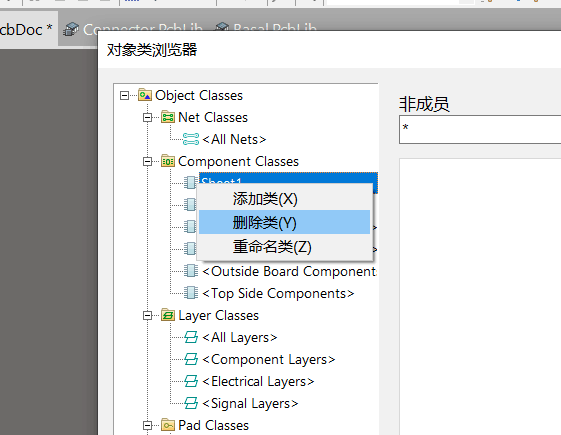

图3

做完以上步骤之后，再回到原理图文件重新生成PCB图即可
